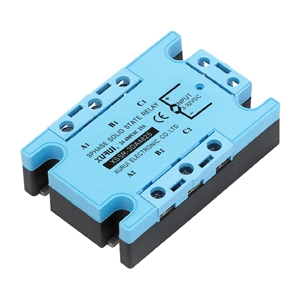

Трёхфазные твердотельные реле переменного тока XSSR
Трёхфазное твердотельное реле с управляющим напряжением 3-32В
- XSSR-3DA4810W10 - 10A, 3x480В 3-32В DC
- XSSR-3DA4825W10 - 25A, 3x480В 3-32В DC
- XSSR-3DA4840W10 - 40A, 3x480В 3-32В DC
- XSSR-3DA4860W10 - 60A, 3x480В 3-32В DC
- XSSR-3DA4880W10 - 80A, 3x480В 3-32В DC
Трёхфазное твердотельное реле с управляющим напряжением 80-250В
- XSSR-3AA4810W10 - 10A, 3x480В 80-250В AC
- XSSR-3AA4825W10 - 25A, 3x480В 80-250В AC
- XSSR-3AA4840W10 - 40A, 3x480В 80-250В AC
- XSSR-3AA4860W10 - 60A, 3x480В 80-250В AC
- XSSR-3AA4880W10 - 80A, 3x480В 80-250В AC
Краткие характеристики твердотельных реле XSSR:
- Высокие удельные характеристики
- Управляющее напряжение от 3 до 32В DC и от 80 до 250В AC
- Допустимое пиковое напряжение (1200В АС) для 480В серии
- Тип коммутации переключение в «0» «Zero Voltage»
- Низкий уровень электромагнитных помех
- Оптическая изоляция (вход/выход) 2500В AC
- Отсутствие дребезга контактов
- Отсутствие акустического шума
- Светодиодная индикация наличия управляющего сигнала
- Рабочая температура -30 — +80C
- Высокая надежность
| Product model | XSSR-3DA48□□W10 | XSSR-3AA48□□W10 |
| Control voltage | 3-32V DC | 80-250V AC |
| Control current | 10-30mA | 10-30mA |
| Reverse voltage | 32VDC | / |
| Guarantee close voltage | 1V DC | 30V AC |
| Guarantee open voltage | 3V DC | 80V AC |
| Load voltage | 24-480V AC | |
| load max current | 10A-75A | |
| load min current | 0.08A | |
| Breakover voltage | ≤1.8V AC | |
| Output leakage current | ≤8mA | |
| medium withstand voltage | ≥2500V AC | |
| Insulation resistance | ≥100MΩ | |
| Switching time | ≤10mS | |
| Frequency range | 50-60Hz | |
| Operating temperature | -20-70℃ | |
|
Load current safety factor load current safety factor |
Resistive load: 50-60% | |
| Inductive load: 30-40% | ||
· Крепление на болтах - горизонтальное
· Запатентованная конструкция
· Двунаправленный тиристор /однонаправленный тиристорный антипараллельный нормально открытый выход
· Сигнал постоянного тока управляет нагрузкой переменного тока / сигнал переменного тока управляет нагрузкой переменного тока
· Изоляция оптоэлектронного устройства
· Форма пересечения нуля/ случайного срабатывания
· Процесс монтажа SMD
· Встроенная схема RC-поглощения
· Светодиод показывает рабочее состояние
Что такое твердотельное реле? – это класс современных модульных полупроводниковых приборов, выполненных по гибридной технологии, содержащих в своем составе мощные силовые ключи на симисторных структурах. Они с успехом используются для замены традиционных электромагнитных реле, контакторов и пускателей. Подобный тип реле обеспечивают наиболее надежный метод коммутации цепей.
