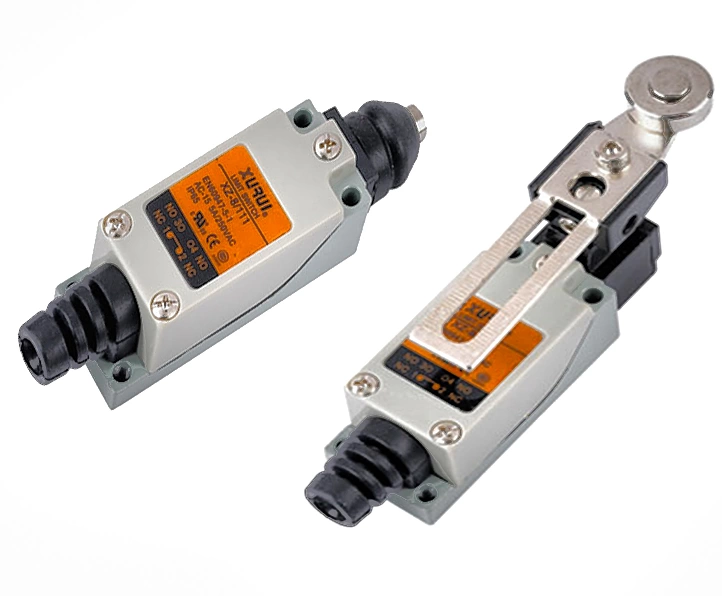

Концевой выключатель, две модели на выбор

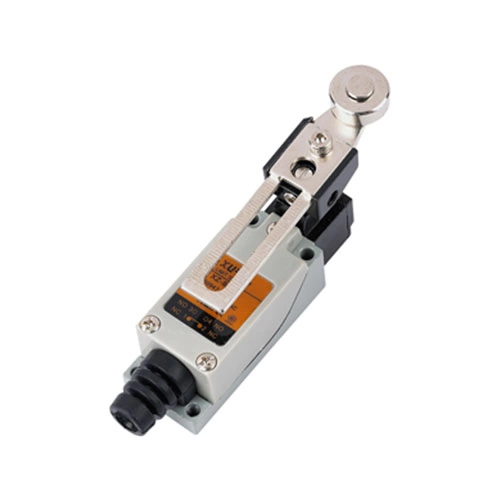

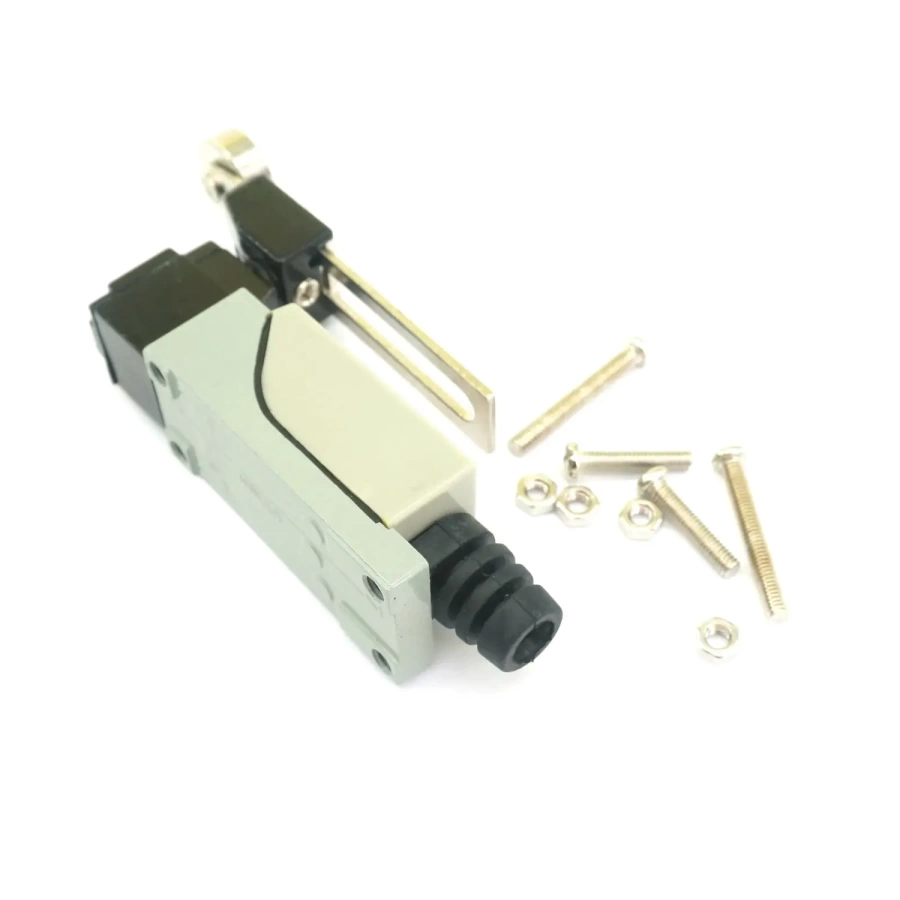

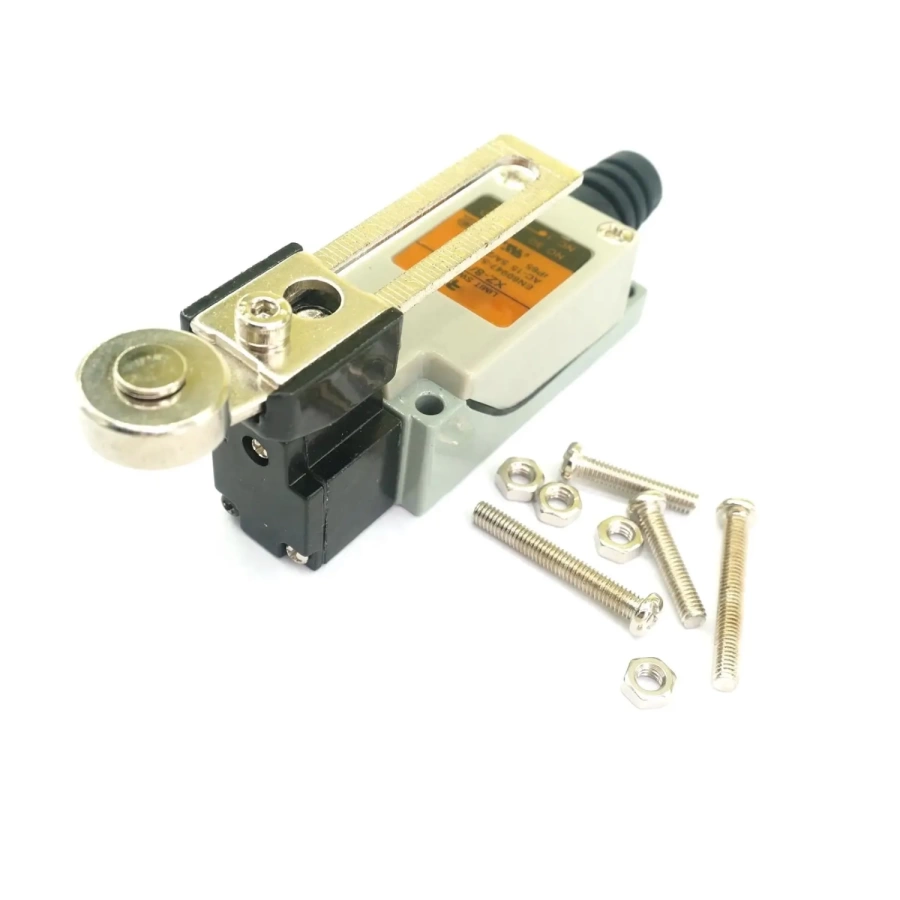

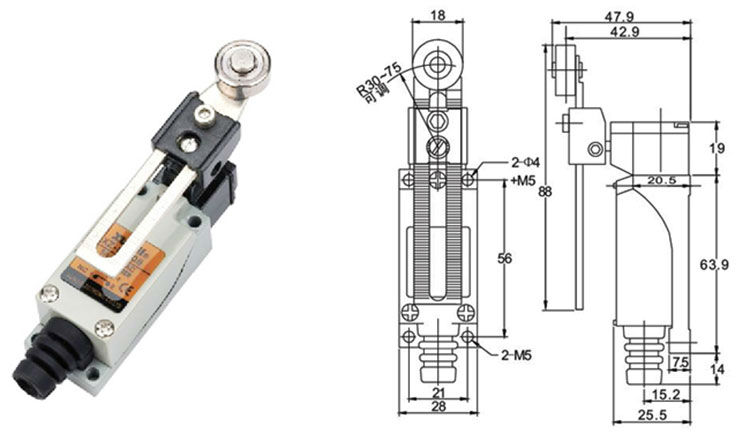

1.Концевик роликовый, регулируемый XZ-8108
Модель концевого выключателя с регулируемым роликовым рычагом.
- Корпус изготовлен из армированного пластика и цинкового сплава, имеет прочную конструкцию；
- Небольшой размер, водонепроницаемость и масло стойкость；
- Имеет двухконтурную форму, со встроенным микропереключателем для гобоя；
- Оснащен приводными шатунами различных форм；
- Широко используется в различном механическом оборудовании, средствах автоматизации, контрольно-измерительных приборах и других областях.

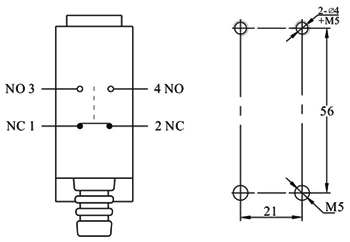

Схема подключения:
| Номинальная нагрузка | 5 А/250 В переменного тока | |
| Скорость работы | 5 мм-50 см/с | |
| Рабочая частота | Механический | 120 раз/мин |
| Электрический | 30 раз/мин | |
| Сопротивление изоляции | 100 мОм или более (выше) 500 В постоянного тока | |
| Контактное сопротивление | Начальное значение 25 мОм | |
| Вибрация | При неправильной работе | 10–55 Гц Амплитуда (комплексная амплитуда) 1,5 мм |
| Цикл службы | Электрический | 100 000 раз или более выше |
| Механический | в 1 000 000 раз выше | |
| Степень защиты | IP65 | |
| Рабочая температура | -20~+60℃ | |
| Рабочая влажность | <85% | |
Влага и масло защищенный (степень защиты IP65) концевой выключатель с регулируемым роликовым рычагом предназначен для применения в электрических цепях управления, сигнализации и контроля относительного положения подвижных механизмов в пространстве. Корпус выполнен из усиленного пластика и цинкового сплава, обеспечивающего прочную конструкцию и удобство подключения проводов.
Контактная группа состоит из одного нормально разомкнутого контакта (НР) и одного нормально замкнутого контакта (НЗ). В конструкции предусмотрен встроенный двойной пружинный микропереключатель. Макс. механическая частота переключений – 120 перекл./мин, механический износ – более 1млн. переключений. Коммутация 5A/250VAC, SPDT, НР+НЗ, IP65

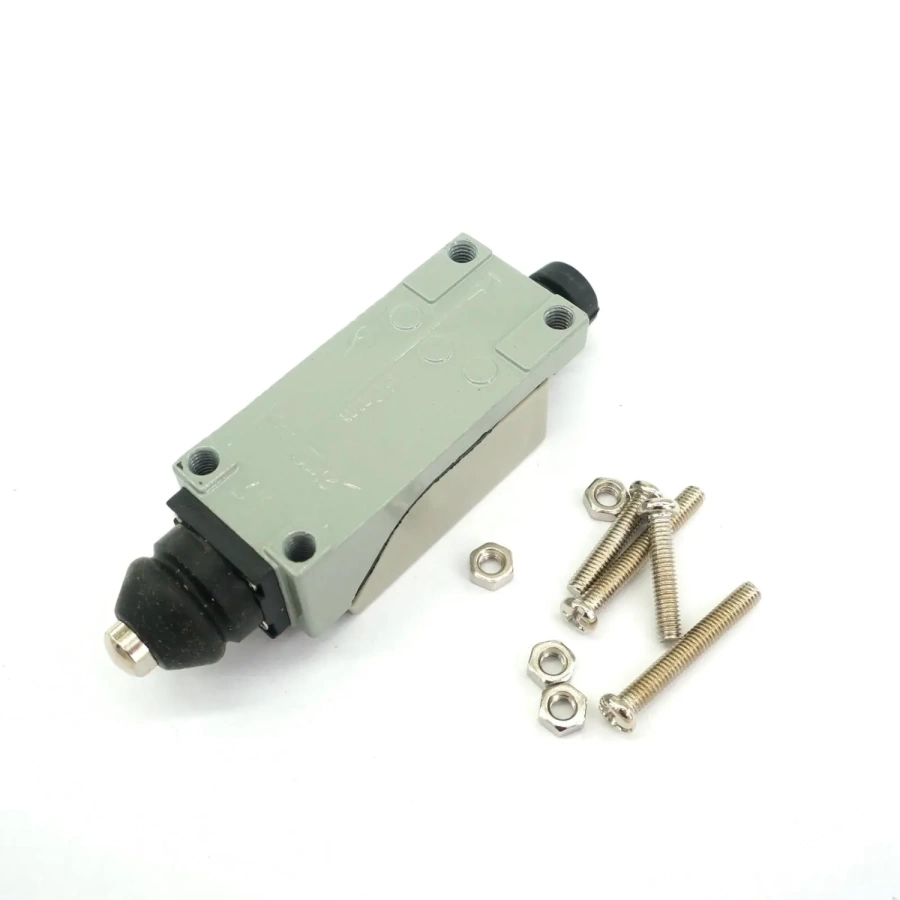

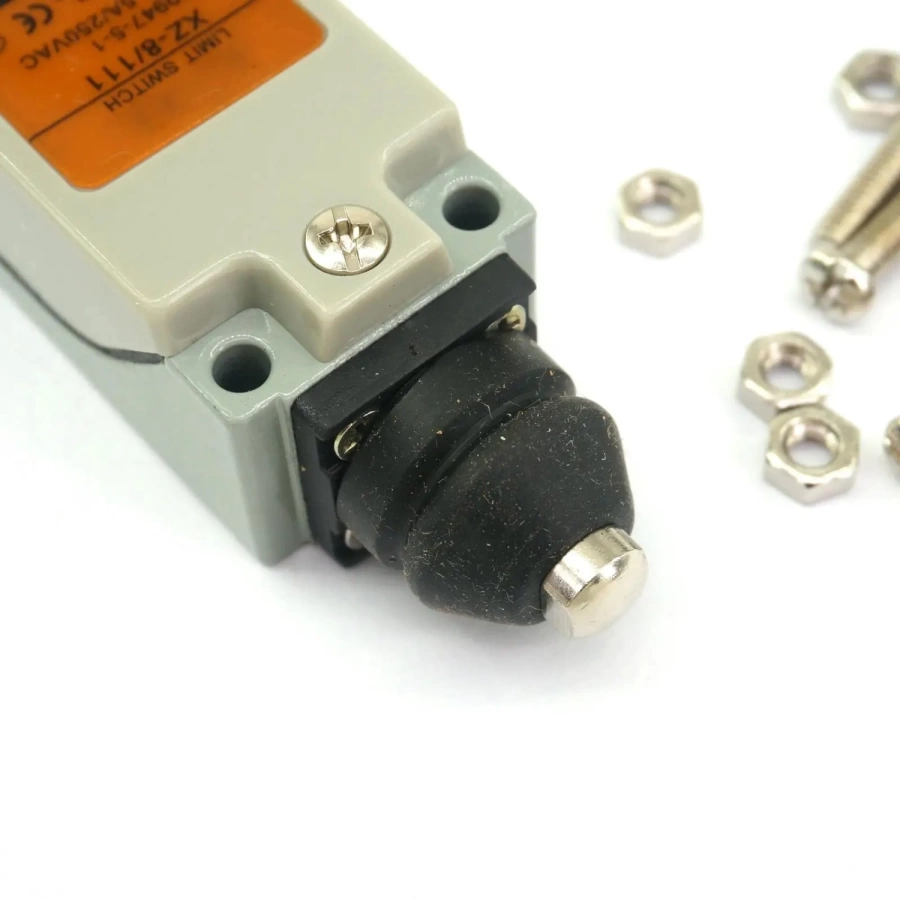

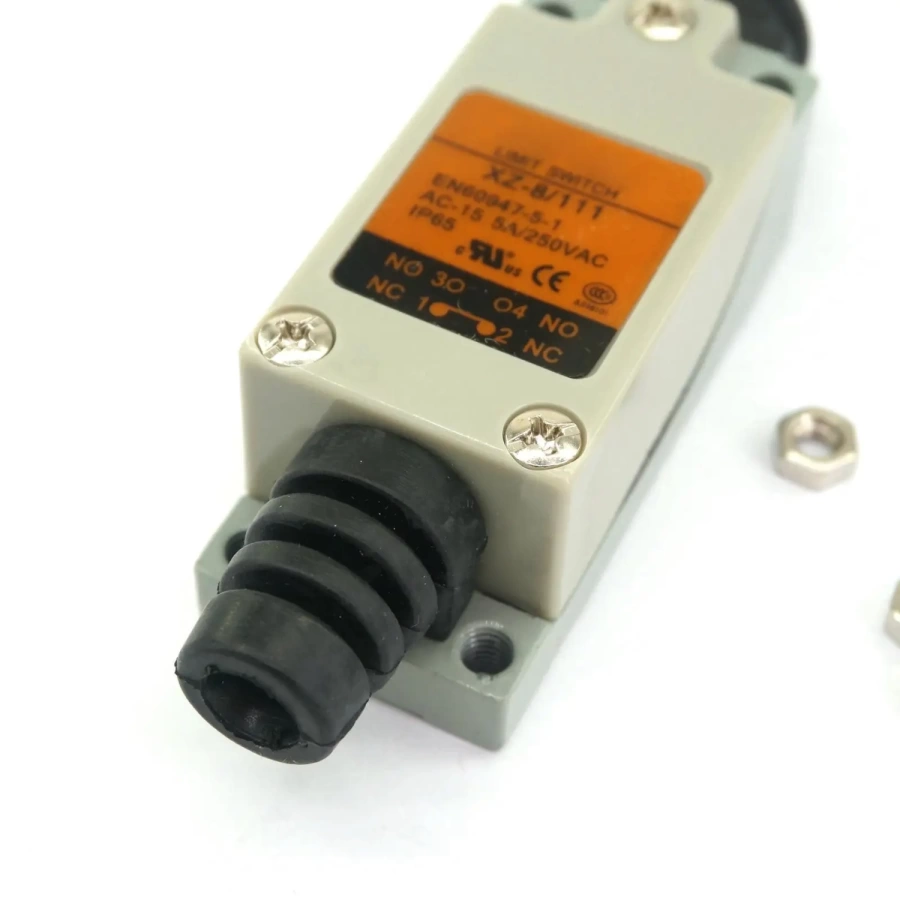

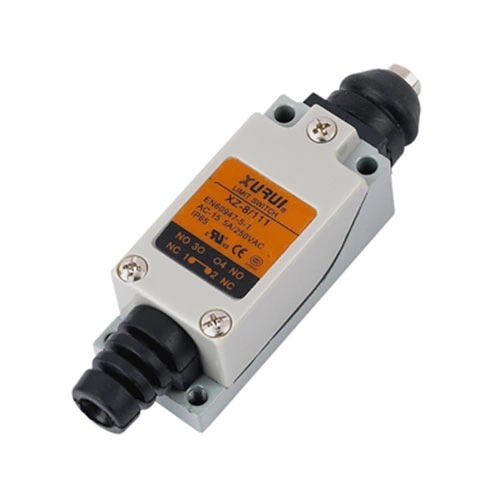

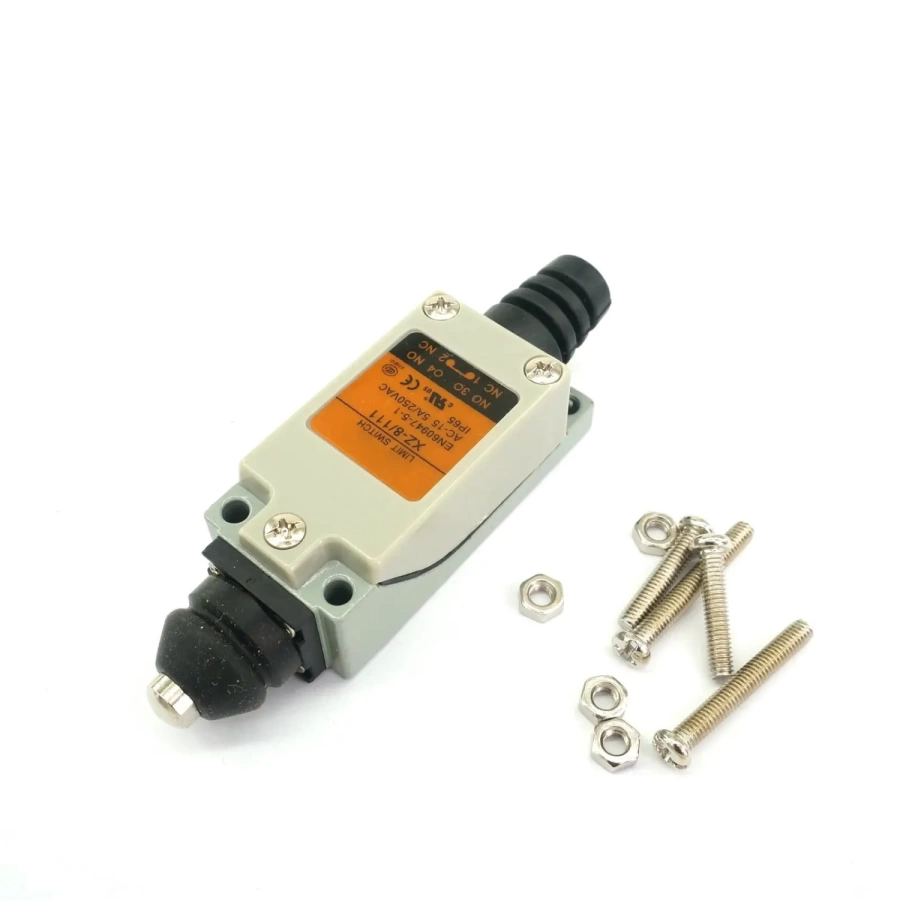

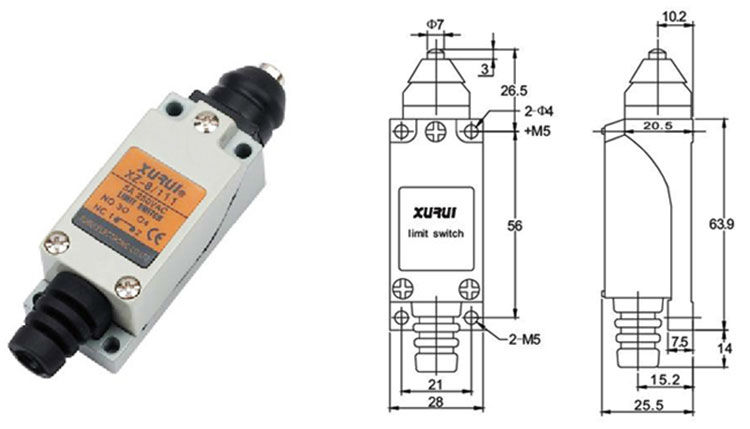

2. Концевой выключатель плунжерного типа XZ-8111
Модель концевого выключателя кнопочного типа.
Технические характеристики одинаковые с XZ-8108
