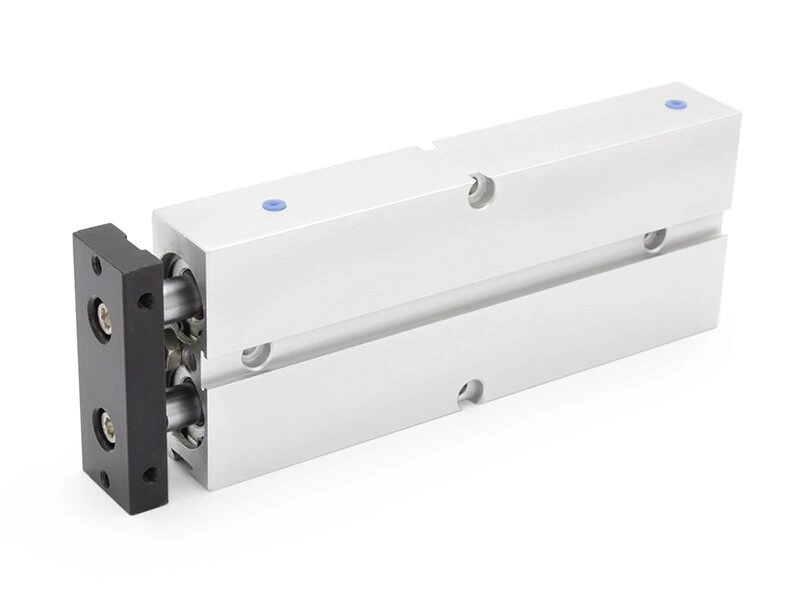

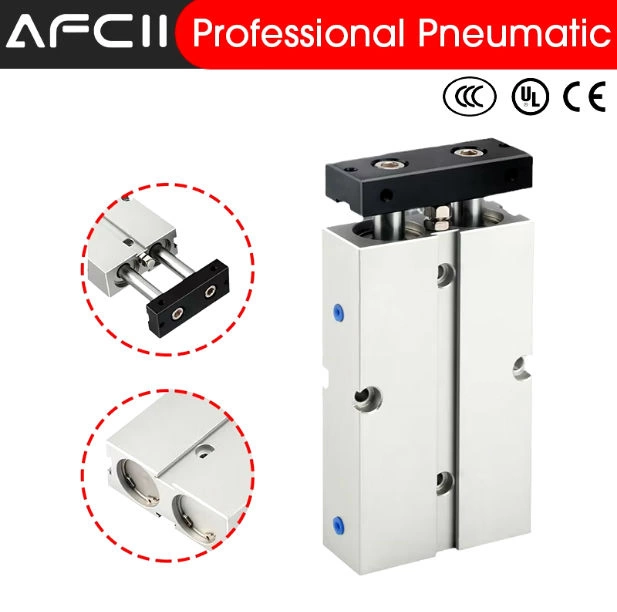

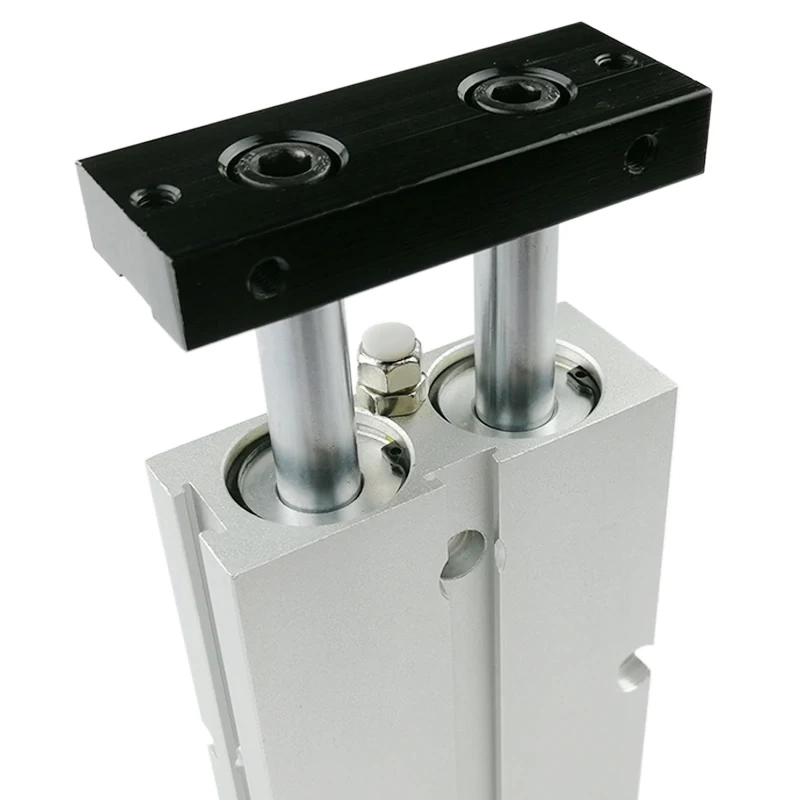

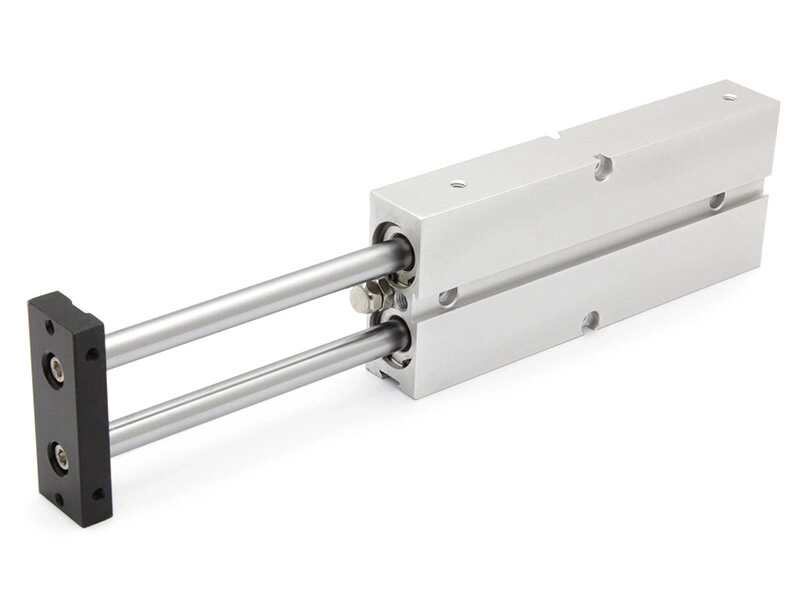

Name: Пневматический цилиндр серии TN20*100
Brand: LAIZE
SKU: TN20-100
Price: 1780.00 RUB
Availability: InStock

Пневматические цилиндры серии TN

Применяется для зажима, закрепления, стопорения, позиционирования механизмов в оборудовании и устройствах промышленной автоматизации, станках с ЧПУ.
Технические характеристики TN20*100

Материал корпуса: Алюминиевый сплав
Ход поршня: 100 мм
Диаметр поршня: 20 мм
Диапазон рабочего давления: 0.1-0.9 МПа
Исполнение: Стандартное (двухстороннего действия)
Система пневматического торможения: с системой торможения при движении вперед и назад
Рабочая среда: Очищенный воздух
Рабочая температура: -5 - +70° С
Присоединение: M5x0.8
Система торможения: Aмортизатор
Определение позиции: Да

чертёж пневматического цилиндра

Модель	A	AB	AC	B	BA	C	CA	D	DA	G	H	J	JB	K	KB	MB	PA	PB	R	L	LB	LC	M
TN16x20	68	15	53	54	53	21	20	8	7	24	6	4.5 и 7.5	20	M4x0.7	34	47	22	11	3	4.5 и 8	35	47	М5х0.8
TN16x35	68	15	53	54	53	21	20	8	7	24	6	4.5 и 7.5	20	M4x0.7	34	47	22	11	3	4.5 и 8		47	М5х0.8
TN16x50	68	15	53	54	53	21	20	8	7	24	6	4.5 и 7.5	20	M4x0.7	34	47	22	11	3	4.5 и 8	50	47	М5х0.8
TN16x80	68	15	53	54	53	21	20	8	7	24	6	4.5 и 7.5	20	M4x0.7	34	47	22	11	3	4.5 и 8	65	47	М5х0.8
TN16x100	68	15	53	54	53	21	20	8	7	24	6	4.5 и 7.5	20	M4x0.7	34	47	22	11	3	4.5 и 8	75	47	М5х0.8
TN16x125	68	15	53	54	53	21	20	8	7	24	6	4.5 и 7.5	20	M4x0.7	34	47	22	11	3	4.5 и 8	87.5	47	М5х0.8
TN16x150	68	15	53	54	53	21	20	8	7	24	6	4.5 и 7.5	20	M4x0.7	34	47	22	11	3	4.5 и 8	100	47	М5х0.8
TN20x20	78	20	58	62	61	25	24	10	10	28	8	4.5 и 7.5	20	M4x0.7	44	55	25	12	3.5	4.5 и 8	35	55	М5х0.8
TN20x30	78	20	58	62	61	25	24	10	10	28	8	4.5 и 7.5	20	M4x0.7	44	55	25	12	3.5	4.5 и 8	40	55	М5х0.8
TN20x50	78	20	58	62	61	25	24	10	10	28	8	4.5 и 7.5	20	M4x0.7	44	55	25	12	3.5	4.5 и 8	50	55	М5х0.8
TN20x80	78	20	58	62	61	25	24	10	10	28	8	4.5 и 7.5	20	M4x0.7	44	55	25	12	3.5	4.5 и 8	65	55	М5х0.8
TN20x100	78	20	58	62	61	25	24	10	10	28	8	4.5 и 7.5	20	M4x0.7	44	55	25	12	3.5	4.5 и 8	75	55	М5х0.8
TN20x125	78	20	58	62	61	25	24	10	10	28	8	4.5 и 7.5	20	M4x0.7	44	55	25	12	3.5	4.5 и 8	87.5	55	М5х0.8
TN20x150	78	20	58	62	61	25	24	10	10	28	8	4.5 и 7.5	20	M4x0.7	44	55	25	12	3.5	4.5 и 8	100	55	М5х0.8
TN20x200	78	20	58	62	61	25	24	10	10	28	8	4.5 и 7.5	20	M4x0.7	44	55	25	12	3.5	4.5 и 8	125	55	М5х0.8
TN25x25	81	19	62	73	72	30	29	12	9	34	10	4.5 и 7.5	30	M4x0.7	56	66	27	12	6	4.5 и 8		66	1/8"
TN25x50	81	19	62	73	72	30	29	12	9	34	10	4.5 и 7.5	30	M4x0.7	56	66	27	12	6	4.5 и 8	55	66	1/8"
TN25x80	81	19	62	73	72	30	29	12	9	34	10	4.5 и 7.5	30	M4x0.7	56	66	27	12	6	4.5 и 8	70	66	1/8"
TN25x150	81	19	62	73	72	30	29	12	9	34	10	4.5 и 7.5	30	M4x0.7	56	66	27	12	6	4.5 и 84.5 и 8	105	66	1/8"
TN32x30	108	30	78	96	94	40	38	16	13	42	14	5.5 и 13.5	35	M8x1.25	72	83	40	14	10	4.5 и 8	55	83	1/8"
TN32x50	108	30	78	96	94	40	38	16	13	42	14	5.5 и 13.5	35	M8x1.25	72	83	40	14	10	4.5 и 8	65	83	1/8"
TN32x80	108	30	78	96	94	40	38	16	13	42	14	5.5 и 13.5	35	M8x1.25	72	83	40	14	10	4.5 и 8	80	83	1/8"
TN32x100	108	30	78	96	94	40	38	16	13	42	14	5.5 и 13.5	35	M8x1.25	72	83	40	14	10	4.5 и 8	90	83	1/8"
TN32x150	108	30	78	96	94	40	38	16	13	42	14	5.5 и 13.5	35	M8x1.25	72	83	40	14	10	4.5 и 8	115	83	1/8"
TN32x200	108	30	78	96	94	40	38	16	13	42	14	5.5 и 13.5	35	M8x1.25	72	83	40	14	10	4.5 и 8	140	83	1/8"
