Термопривод "Русич". Дверной доводчик для теплиц. Теперь ещё лучше, ещё надёжней!
Устройство для проветривания теплиц, может быть установлен как на дверь теплицы, так и на дверную форточку и форточку, расположенную в крыше теплице. Не требует никаких дополнительных переделок конструкции теплицы.
Преимущества.
• Кронштейн изготовлен из оцинкованной стали толщиной 3 мм. В отличие от аналогов из Китая и Европы он не сломается.
• Конструкция имеет компенсационную петлю, которая не мешает открывать дверь, чтобы войти в теплицу. Также предохраняет устройство от ветровых колебаний.
• Надёжный термоцилиндр изготовлен на резьбовых соединениях, это в разы повышает работоспособность устройства.
• Ремонта пригоден, в отличие от зарубежных аналогов (это не значит что вы можете его вскрывать, ремонт должен производиться только специалистами)
• Цилиндр имеет светлую поверхность, а не чёрную, поэтому он реагирует именно на температуру воздуха в теплице, а не на солнечные лучи. Всем известно что металл темного цвета сможет прогреться на солнце до 75С, при этом температура воздуха будет 23С. Повышенная температура прогрева металла ведёт к проблеме, создаётся чрезмерное давление внутри цилиндра, сальники не выдерживаю повышенного давления, происходит утечка.
• Работает НЕ НА МАСЛЕ. У масленых приборов очень маленький угол открывания, такие устройства не могут нормально работать, физика - школьная программа - коэффициент расширения масла слишком низок для этих целей, поэтому требуется большой объём масла и высокая температура нагрева. Отсюда происходят проблемы в работе описанные выше.
• Производство Россия - единственная отечественная разработка подобного типа - ПОДДЕРЖИТЕ НАШИХ!
Устройство универсально: с успехом применяется в любых теплицах, выполняя функцию автоматической форточки или двери, реагирующей на изменение температуры внутри помещения.
Комфортный микроклимат для растений в теплице очень важен. Контролировать вентиляцию в теплице можно с помощью этого терморегулятора. Устройство для проветривания "Русич" вполне может обеспечить вентиляцию парника в ваше отсутствие.
Видео инструкция по монтажу на дверь и дверную форточку
Открывать дверь при установленном термостате можно. Закрывать дверь НАСИЛЬНО нельзя.
PS. Что бы убедиться в работоспособности изделия, в домашних условиях, надо:
В проточной холодной воде остудить цилиндр под струёй воды, далее задвиньте шток в цилиндр руками. После, прогрейте его в горячей воде (не более 60С), шток выдвинется, повторите процедуру.
Все подобные устройства работают в одну сторону (на открытие). Шток термопривода сам НЕ ЗАКРОЕТСЯ, это не волшебная палочка. На закрытие работает возвратная пружина идущая в комплекте.
ЗАПРЕЩЕНО НАГРЕВАТЬ ТЕРМОПРИВОД ФЕНОМ - это приведёт к поломке.
А так же самостоятельно откручивать резьбовые соединения - это приведёт к неработоспособности.

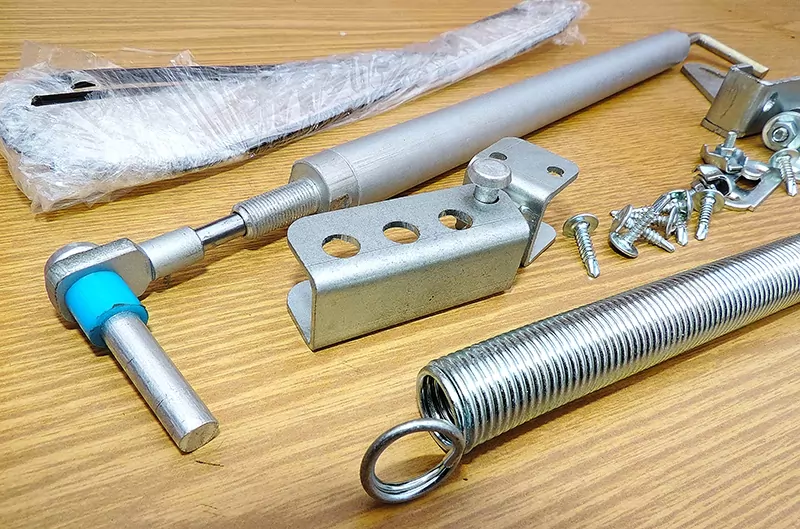

Комплектация: (комплектация товара может быть изменена производителем без уведомления)
| ① Термоцилиндр 1 шт. |  |
| ② Наконечник и осью М8 с проставкой 1 шт. |  |
| ③ Дверная пружина с креплением 1 шт. |  |
| ④ Кронштейн с проушиной (уголок)1 шт. |  |
| ⑤ Трос с зажимами |  |
| ⑥ Крепёжные элементы |  |
| ⑦ Поворотная петля |  |
| ⑧ Костыль с резьбой |  |
Инструкция по установки

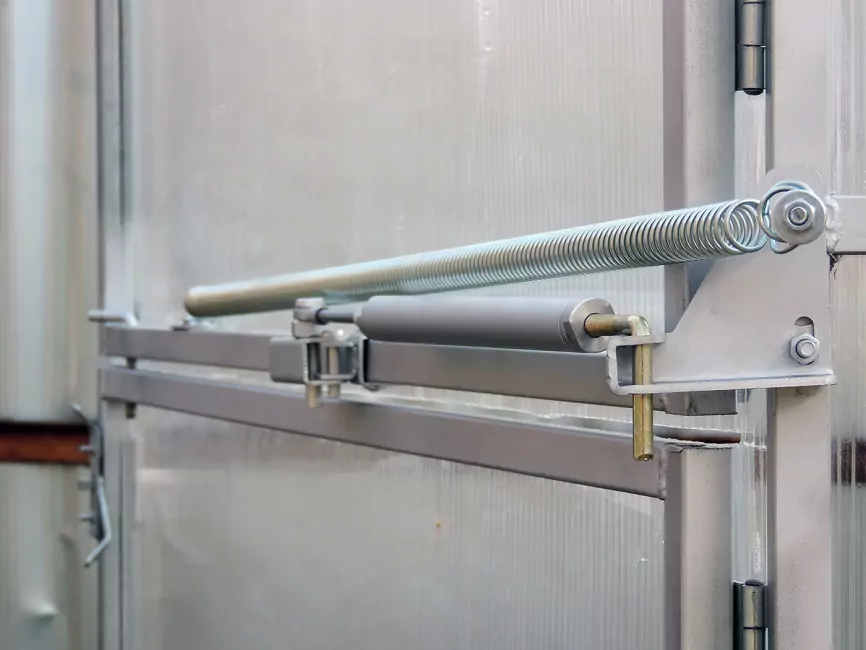

- Закрепите универсальный кронштейн ④ к дверной коробке со стороны петель так, чтобы он своей проушиной выступал в дверном проёме. Кронштейн крепится на болты. Длинный болт устанавливается в отверстие А (рис.1). Установите кронштейн так, что бы верхняя грань дверной или форточной поперечины была на уровне середины проушины (см. рис. 2)
.png)
- Подготавливаем гидроцилиндр к монтажу - накрутите на шток гидравлического цилиндра ① наконечник с осью ②. В заднюю часть цилиндра вкрутите до упора костыль ⑧. Теперь приступаем к установке поворотной петли ⑦, для этого нужно: (см. рис. 3)

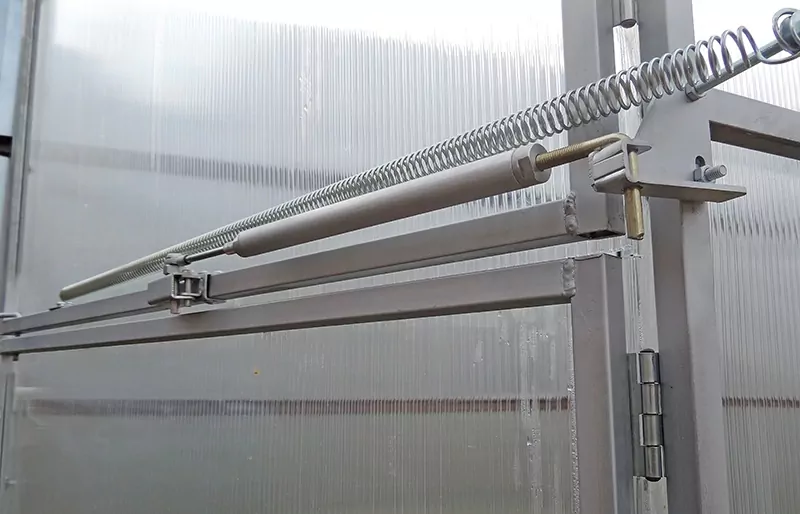

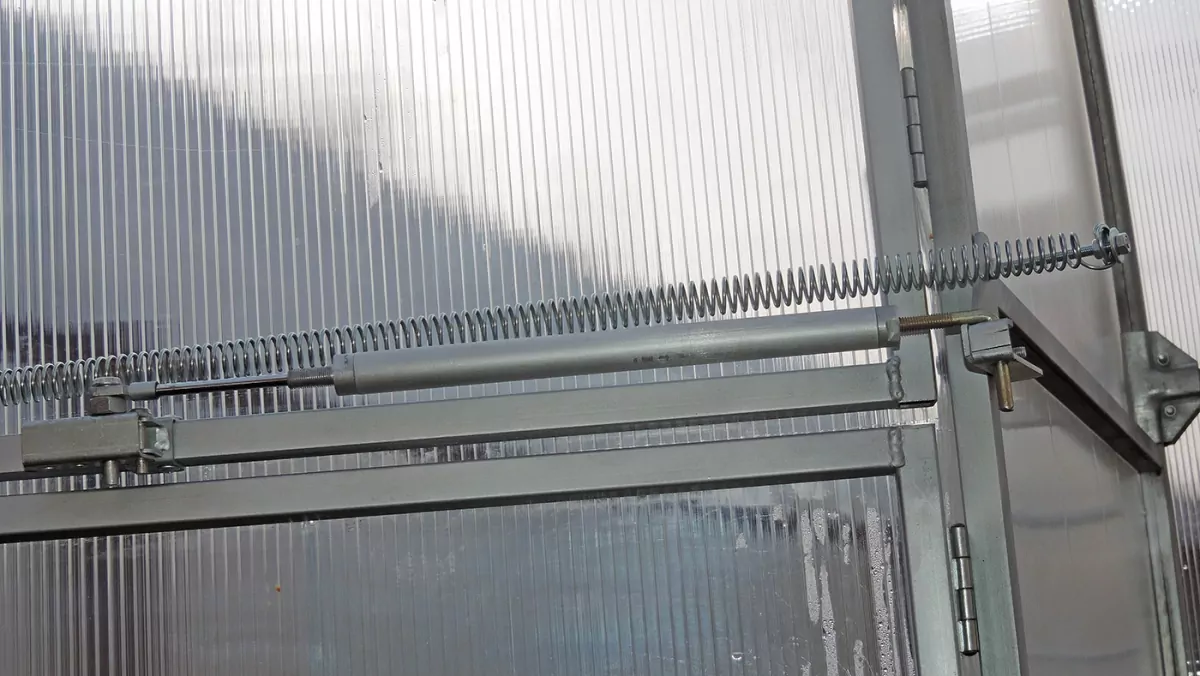

- Далее установите дверную пружину ③ закрепив один конец пружины между гайками и шайбами на кончике длинного болта (см. рис 2). Другой конец пружины закрепите на дверной поперечине с расстоянием от поворотной петли на 30 см. (см. рис. 4). ОЧЕНЬ ВАЖНО! Категорически запрещено изменять конструкцию крепления пружины как-нибудь по-другому (удлинять или укорачивать болт, ставить другую пружину, закреплять пружину по своему усмотрению)
- В ОБЯЗАТЕЛЬНОМ ПОРЯДКЕ ОГРАНИЧЬТЕ ОТКРЫВАНИЕ ДВЕРИ. Очень важно, чтобы ваша дверь или форточка не смогла открываться больше чем на 90°-110° (иначе погнёте шток). Уменьшать угол открытия двери меньше чем на 90° строго запрещено (иначе выдавит сальники).
Эксплуатация.
ЗАПРЕЩЕНО: Принудительно, насильно закрывать руками двери и форточки при установленном термоприводе, открывать можно, закрывать насильно нельзя. Так же нельзя закрывать на замки и щеколды (настоятельно рекомендуем снять замки, рано или поздно по инерции, вы их всё равно закроете, это приведёт к поломке). Нагревать гидроцилиндр свыше 60°. Пытаться греть его феном, зажигалками и другими нагревательными приборами, самостоятельно разбирать. Несоблюдение этих правил приводит к поломке. Дверь теплицы перед установкой устройства должна открываться легко, без заедания об коробку, обязательно должны быть зазоры между дверью и коробкой, уберите растительность от двери. Ничто не должно мешать открываться дверной створке. Особое внимание к владельцам самодельных и деревянных теплиц – между коробкой и рамой створки должны быть НЕ маленькие зазоры, никаких провисов, перекосов и чирканья об раму быть не должно! 90 процентов деревянных теплиц страдают этой «болезнью» проверить работоспособность устройства можно только в проточной воде, чередуя холодная-горячая вода (не более +60°), при этом нужно вдавливать шток руками при охлаждении. ВНИМАНИЕ! ВАЖНАЯ РЕКОМЕНДАЦИЯ: Во избежание поломок по НЕЛЕПОСТИ или при помощи «заботливых» соседей (например, по инерции закрыли дверь на замок или «помогли» соседи) рекомендуем пользоваться следующим правилом – «Приехал на дачу, сними цилиндр. Уехал с дачи, поставь его на место». И не забудьте проинструктировать соседей! ВНИМАНИЕ! Если вы установили устройство на форточку, а не на дверь, важно обратить внимание на ось наконечника ②, возможно она будет задевать за дверь (рис. 6). Вам придётся подрезать ось или подложить гайку под наконечник. Ели этого не сделать прибор выйдет из строя.
